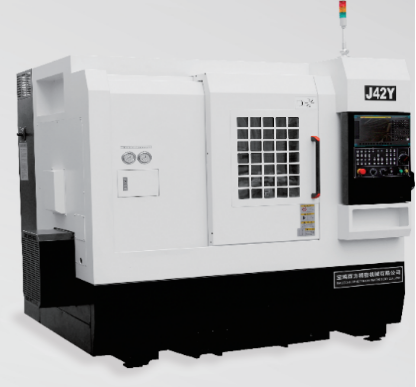

J42Y/J42AY系列
車銑中心
主軸：高精、高速、高穩定性
本機床采用機械主軸的形式。并經過精確的動平衡校正，具有良好的回轉精度和穩定性，抗振性強。標準配置C軸，分度精度達到0.001°,主軸采用高速角接觸球軸承+圓柱滾子軸承結構，具有良好的剛性和高達5000r/min的轉速。
主機：高剛性、高抗振結構
J42Y車銑中心采用整體式30°斜床身結構，平床鞍，整體式立柱，均采用優質鑄鐵，經過多次時效處理，通過優化的結構設計和工藝方法使機床具有良好的剛 性、抗振性和精度。
刀具：十六個刀位，準確定位
J42Y車銑中心采用八工位刀盤，四+四聯動力頭，車銑鉆鏜共計16個刀位，最多可擴至20個刀位，滿足市場大多數零件加工需求，一次裝夾可完成零件除翻 面以外的所有車銑鉆鏜工序，極大的提高加工效率和零件質量。
選擇配置
●5寸/6寸卡盤自動卸料裝置
●零件傳輸裝置
●符合用戶需求的特殊配置
機床規格參數
項目ITEM | J42Y | J42AY | |
加工能力 Capacity | 最大的回轉直徑 Max. swing diaover bed | φ400mm | φ400mm |
最大加工直徑 Max process diameter | φ200mm | φ200mm | |
最大加工長度 Max process length | 200mm | 200mm | |
主軸通孔直徑 Spindle through hole diamete | φ45mm | φ45mm | |
主軸 Spindle | 主軸最高轉速 Max spindle speed | 5000rpm/min | 5000rpm/min |
工件夾持方式 Clamp type | CL-42A5 | CL-42A5 | |
主軸端部形式 Spindle nose type | A2-5 | A2-5 | |
快移速度 Rapid feed | X/Y/Z軸快進速度 X/Y/Z Axis traverse | 20/15/20m/min | 20/15/20m/min |
X/Y/Z軸行程 X/Y/Z Axis travel | 350/200/400mm | 450/260/400mm | |
刀具配置 Tool configuration | 配置形式 Configuration form | 車銑鉆鏜 Turning, milling, driling, and boring | |
配置數量 Configuration quantity | 側銑頭4+4,8工位臥式刀塔 Side milling head 4+4,8-station horizontal turret | ||
刀方規格 Tool size | 20x20 | 20x20 | |
夾持規格 Clamping specifications | ER20 | ER25 | |
鏜銑刀規格 Boring andmiing tool specfications | φ13mm | φ16mm | |
刀具驅動功率 Tool driving power | FANUC 1.3KW SYNTEC 1.2KW | 雙電機 Dual motor 1.2/1.2KW | |
刀具最大轉速 Maximum tool speed | 3000r/min | 3000r/min | |
電機 Motor | 主軸電機 Spindle motor | 5.5/7.5KW | 7.5/11KW |
進給電機 Feed motor X/Y/Z | FANUC 1.8/0.75/1.2KW SYNTEC 1.3/0.85/1.3KW | 1.8/1.2/1.8KW | |
其它 Others | 冷卻馬達 Cooling motor | 550W | 550W |
電源容量 Power capacity | 15KVA | 15KVA | |
機床尺寸(長×寬×高) Floor Space | 2200×1820×2075mm | 2380*1930*2165mm | |
主軸中心高度 Spindle center height | 1185mm | 1250mm | |
機床重量 Mass of machine | 約3200kg about 3200kg | 約3500kg about 3500kg | |
